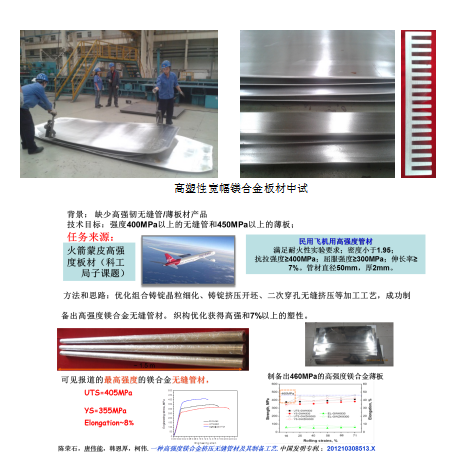

高塑性鎂合金板型材：發展高塑性鎂合金材料，呈現優異的軋制性能和擠壓性能，成材率高、生產效率高，且板材室溫伸長率可達40%，可室溫深沖、室溫深拉深，突破了鎂合金塑性差，且不能進行室溫塑性成形的技術瓶頸。該技術有望加速鎂合金板材、管材、型材及復雜結構零件大規模工業生產和應用的步伐。
大型復雜薄壁鎂合金鑄造成形技術：發展了鎂合金熔煉工業生產現場應用的熔體精煉及其效果在線熱分析監測、砂型造型及其阻燃工藝、澆冒口系統設計、溫度及冷卻速率控制工藝、防止超大型鎂合金鑄件的熱處理變形工藝等方面的技術積累，成功制造了超大型（輪廓尺寸880×500×500mm）薄壁、中空的鎂合金鑄件，其內部冶金品質、力學性能、尺寸精度和產品重量滿足型號設計載荷考核要求，產品獲得用戶高度認可并已被采用裝機飛行多次。
高強耐熱鎂合金材料：發展了高強度耐熱鑄造GW94合金，鑄造件抗拉強度達到400MPa,屈服強度300MPa，伸長率大于8%；300°C時的抗拉強度達到300MPa,伸長率大于10%。采用（化學轉化膜、微弧氧化膜）+有機涂層等措施，使其中性鹽霧試驗≥3000小時，滿足強腐蝕環境的使用需求。發展了高強度耐熱稀土變形鎂合金GW93，擠壓時效后的抗拉強度達到508MPa,在250℃抗拉強度300MPa以上,密度為1.935g/cm3，具有優良的耐熱性能(> 300 MPa up to 250 oC)。并且成功應用該合金制備出高強無縫管材和軋制薄板。
